Bautafel
Bauherr:Medice Arzneimittel Pütter GmbH & Co. KG, Iserlohn
Fachberatung:Knauf Gips KG, Thomas Szymiczek, Key Account Manager
Verarbeiter:Albert Schlünder Putz, Stuck und Trockenbau GmbH, Menden
Baujahr:2022
Fotograf:Matthias Lehmann
Bauaufgabe: Stahlleichtbau
Systeme:Cubo Raum-in-Raum-System

Beim Umbau einer Versandhalle in eine Produktionsstätte für Medikamente setzte der Medikamentenhersteller Medice auf einen Innenausbau mit dem Knauf Cubo System in der Variante Empore. Zwischen den Räumen sorgen 52 FlatWin Fertigfenster für Ein- und Aussichten. Die flächenbündig eingesetzten Verglasungen decken sowohl die Anforderungen des Arbeitsschutzes an die Produktionsräume ab als auch die Ansprüche dieser Räume an Hygiene und Pflegeleichtigkeit.

Projektbeschreibung

Aufgabe

Die Medice Arzneimittel Pütter GmbH & Co. KG ist ein familiengeführter Medikamentenhersteller mit Sitz in Iserlohn. Zur Erweiterung der Produktionsflächen sollte eine ehemalige Versandhalle in Produktion- und Vorbereitungsräume sowie in Büros unterteilt werden. Zudem sollte eine Personalschleuse mit einem Umkleidebereich geschaffen werden. Da die neuen Wände nicht an der Decke montiert werden durften, war eine Konstruktion erforderlich, die sich mit wenigen Befestigungspunkten begnügt. Um Tageslicht in die innenliegenden Räume zu bringen, aber auch, um die Sicherheit der darin tätigen Mitarbeiter zu garantieren und diese im Sinne des Arbeitsschutzes überwachen zu können, sollten zudem Fenster integriert werden: Jeder Raum muss von jeder Seite mindestens durch ein Fenster bzw. eine Tür eingesehen werden können. Hygienische Gründen erforderten darüber hinaus eine möglichst flächenbündige Verglasung.

Lösung

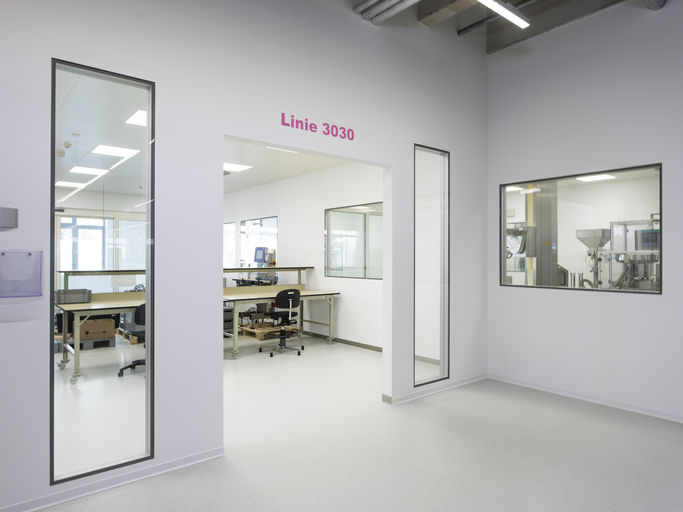

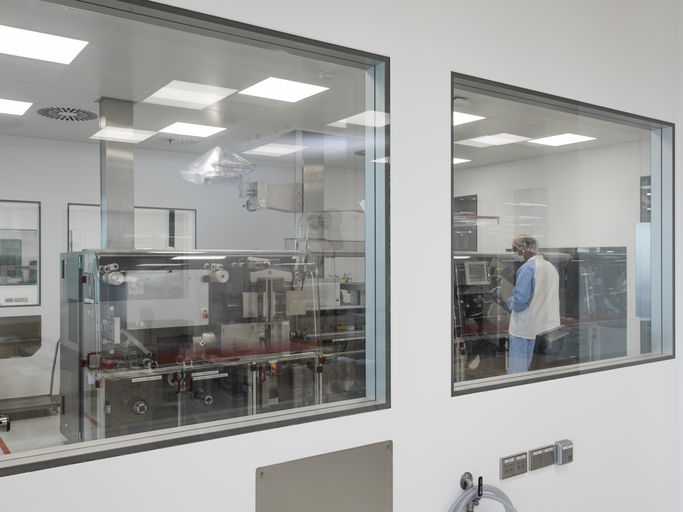

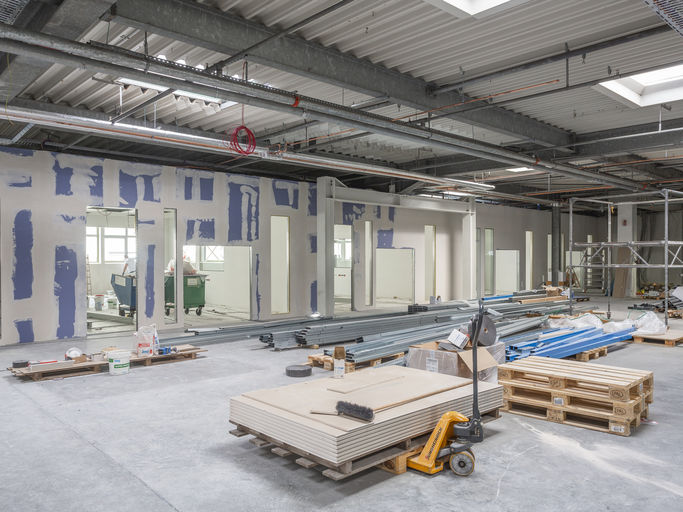

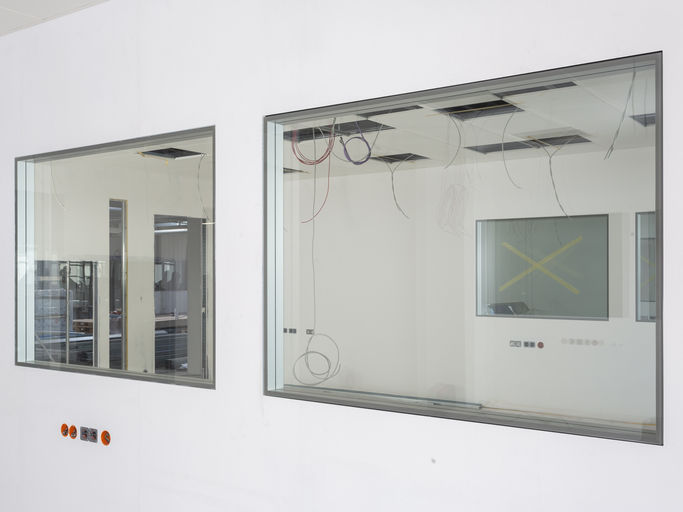

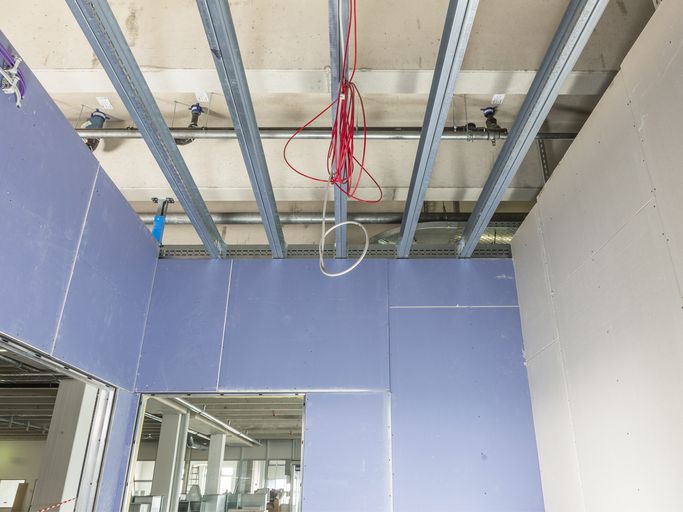

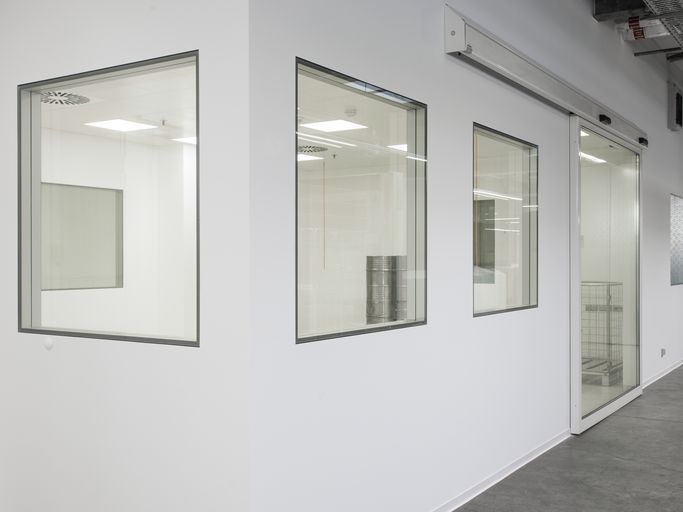

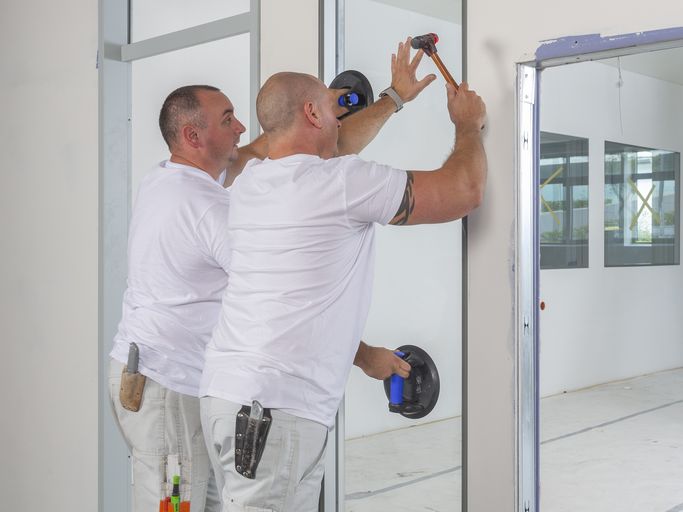

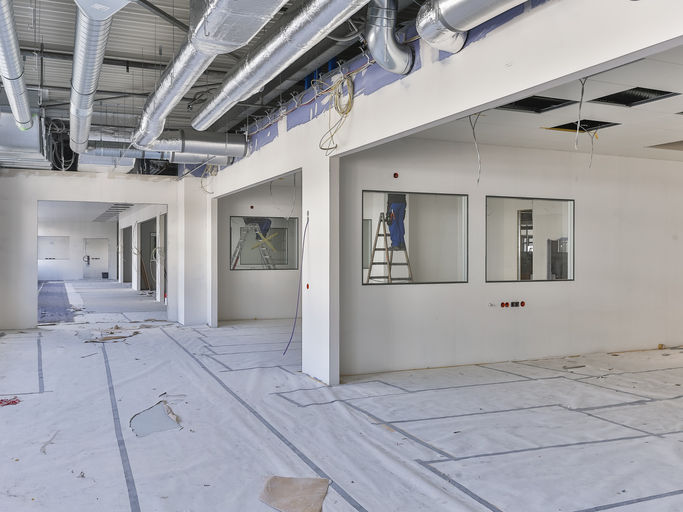

Als ideale Lösung für diese Bauaufgabe erwies sich das Knauf Cubo System in der Variante Empore, das in Form einer aneinandergereihten Raumfolge in die Mitte der Halle gestellt wurde. Die Trockenbauwände sind leicht veränderbar und günstiger als Glaswände. Alle Räume sind mit flächenbündig integrierten FlatWin Fertigfenstern bestückt, die die für den Arbeitsschutz notwendigen Einsichten gewähren. Da sich bei dieser Konstruktion kein Staub in Rahmen oder Brüstungen ablagern kann, gewährleistet sie zudem die für die Medikamentenproduktion erforderlichen Hygienebedingungen. Der Großteil der Cubo Raum-in-Raum Systeme ist 8 m lang und 6 m breit. Einzelne Kabinen kommen auf 10 bis 12 m Länge. Alle basieren auf einer Unterkonstruktion aus Feldstützen, die mit UA-Profilen zu Rahmen verbunden und mit CW- und UW-Profilen kombiniert wurden. An besonders beanspruchten Positionen kamen Knauf Profile zum Einsatz. Als Beplankung dienen jeweils zwei Lagen 12,5 Diamant Platten. Die Decke über der Raumfolge ist freitragend auf UA-Doppelprofilen montiert. Die 52 FlatWin Fenster wurden maßgerecht vorgefertigt und vor Ort nur montiert. Die in Wandbreite gelieferten Aluminiumrahmen verschraubten die Handwerker im Zuge der Wandmontage mit der Unterkonstruktion. Die mit einer Dichtung kombinierte Doppelverglasung schlugen sie erst nach der Fertigstellung der gesamten Konstruktion ein – auch der Gewerke Klempner, Elektriker und Bodenleger, um die Fenster vor Verschmutzung und Beschädigung zu schützen.

Standort

Medice, Iserlohn

Route finden

Verwendete Produkte

  • Diamant GKFI
    Robuster Alleskönner für leistungsstarken Trockenbau  Diamant GKFI
  • FlatWin
    Flächenbündige Fertigfenster für den Trockenbau  FlatWin
